ラスター　→　ベクター変換

　成果図面が元図面と同じスケール（原寸）で良いのなら、ラスターだけ、あるいはラスター＋ベクター混合のハイブリッドCADを使用すれば事はすみます。

ところが、拡大・縮小と、スケール変更を伴う場合、ラスターだけでは対応できないケースができます。

　このために、ラスターをベクターに換えてやるラスター/ベクター(Raster/Vecter)変換という作業が必要になります。

◎ラスターとベクター

　プリンタに出力された文字や画像を虫眼鏡などで拡大して見ると、小さな点々の集まりであることがわかると思います。このような点を集合させて作られた画像を「ラスター」と呼びます。

インターネットなどでもおなじみのJPEGやGIFなどの画像形式もラスターです。

　紙の図面（ラスターデータ）は拡大/縮小に難があります。

ラスターの点は、拡大すれば大きくなってしまいます。 斜めの線ならぎざぎざが目立つようになっています。

　逆に縮小した場合、プロッタには、出力できる最少の大きさが決まっていますので、それ以下の大きさに縮小された点は出力されないことになります。

　これに対してＣＡＤで扱う「ベクター」（あるいは「ベクトル」）は線で構成されています。

　ベクター形式のデータ上の線は太さを持ちません。（出力時に線の太さを指定します。）したがって、縮小・拡大しても、同じ割合で線の太さまでもが勝手に変ることはありません。その都度太さを指定してやれば済みます。

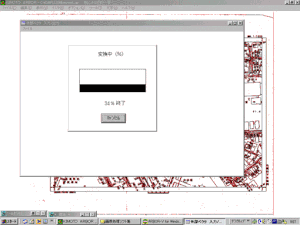

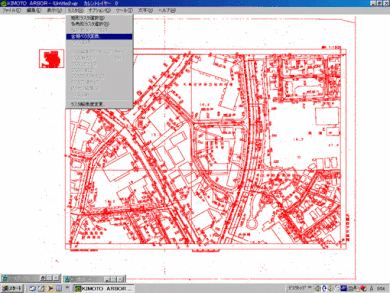

使用ソフトウエア　：　KIMOTO ARBOR

ラスタ（線）に、ベクタ（点）の情報を与えてＣＡＤデータ化するソフトです。

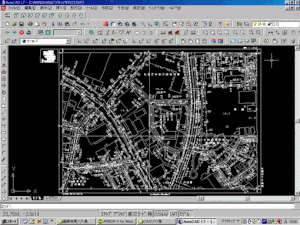

これを行うことにより、紙ベースもしくは画像データでしか存在しないデータをＣＡＤデータ化できて、ＣＡＤ上で自在に編集できます。
